Apakah struktur pam emparan sedutan dua peringkat tunggal?

Struktur pam empar sedutan berganda peringkat tunggal

Dari gambar rajah struktur pam emparan sedutan dua peringkat tunggal, dapat dilihat bahawa pam sedutan dua peringkat menegak menegak terdiri daripada 22 bahagian, iaitu badan pam, penutup pam, aci pam, pendesak, pengedap sedutan dua kali. cincin. Sesendal, lengan pemadat, paip pengedap air, pemadat, gelang pemadat, kelenjar pemadat, nat sesendal, badan galas, bolt penetap, kelenjar badan galas, bahagian gandingan, nat bulat, penutup galas (A), nat sesendal, gelang penahan galas, galas penutup (B), penutup hujung dan bahagian lain. Komponen utama pam sedutan dua peringkat tunggal ialah badan pam, penutup pam, pendesak, aci, sesendal, cincin pengedap dua sedutan, dan lain-lain, di antaranya bahagian yang terdedah ialah pendesak, sesendal, cincin pengedap sedutan dua, dsb. .

Penutup pam

Bahan penutup pam diperbuat daripada logam dan plastik. Penutup pam dilengkapi dengan gasket pengedap getah untuk mengelakkan kebocoran cecair dan kemasukan air. Penutup pam digunakan untuk mengumpul cecair yang mengalir keluar dari pendesak dan membimbingnya ke paip air ke alur keluar pam emparan.

Pendesak

Pendesak pam air biasanya diperbuat daripada besi tuang, dan bilah pada pendesak memainkan peranan utama. Bentuk dan saiz pendesak berkait rapat dengan prestasi pam air. Pendesak pam emparan boleh dibahagikan kepada jenis sedutan tunggal dan sedutan berganda. Pendesak sedutan tunggal boleh menyerap air pada satu sisi, dan kebanyakan pendesak pam aliran kecil adalah daripada struktur ini. Pendesak sedutan berganda boleh menyerap air pada kedua-dua belah pihak, dan pendesak pam aliran besar menggunakan pendesak sedutan berganda.

Aci

Aci adalah objek silinder yang digunakan untuk melalui bahagian tengah galas, dan beberapa adalah persegi. Aci adalah bahagian mekanikal yang digunakan untuk menyokong bahagian berputar dan berputar dengannya untuk menghantar gerakan. Bentuknya biasanya rod bulat logam, dan setiap bahagian boleh mempunyai diameter yang berbeza. Bahagian yang berputar dalam mesin dipasang pada aci. Sesendal Sesendal ialah komponen galas gelongsor dan merupakan bahagian mekanikal silinder berlengan pada aci berputar. Sendal dan galas menggunakan kesesuaian gangguan, dan sesendal dan aci menggunakan kesesuaian kelegaan.

Cincin pengedap sedutan berganda

Cincin pengedap sedutan berganda juga dipanggil cincin pengurangan kebocoran. Gelang pengurangan kebocoran ialah gelang logam yang bertatahkan pada selongsong pam di salur masuk pendesak. Fungsinya adalah untuk mengelakkan lelasan antara pendesak dan selongsong pam. Terdapat dua bentuk: jenis lurus dan jenis pengedap muka hujung.

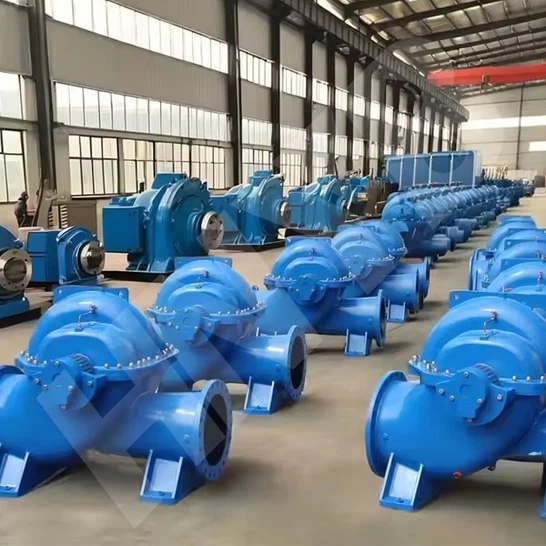

Port sedutan dan port pelepasan pam emparan sedutan berganda kedua-duanya ditetapkan di bawah garis tengah paksi, arah mendatar dan paksi adalah menegak, dan selongsong pam adalah struktur berpecah. Saluran paip masuk dan keluar air serta motor tidak perlu dibongkar semasa penyelenggaraan. Dari arah gandingan, ia berputar mengikut lawan jam. Ia juga boleh ditukar kepada putaran lawan jam mengikut keperluan pengguna. Pengguna harus menyatakan ini semasa membuat pesanan.

HNYB ialah kilang pam air di China, yang mengkhusus dalam pengeluaran pelbagai pam air dan menyokong penyesuaian pelbagai model. HNYB PUMPS telah komited untuk menghasilkan pam selama 30 tahun.

Hubungi sekarang

Badan pam dan penutup pam pam emparan mendatar sedutan dua peringkat tunggal membentuk ruang kerja pendesak. Bebibir masuk dan keluar dilengkapi dengan lubang skru paip untuk memasang tolok vakum dan tolok tekanan, dan bebibir masuk dan keluar dilengkapi dengan lubang skru paip untuk mengalirkan air.

Pendesak pam sedutan dua telah diimbangi secara statik dan dibetulkan dengan nat lengan dan lengan. Kedudukan paksi boleh dilaraskan melalui nat lengan. Daya paksi pendesak diseimbangkan oleh susunan simetri bilah. Mungkin terdapat lebihan daya paksi yang ditanggung oleh galas pada hujung aci.

Aci pam pam belah dua sedutan disokong oleh dua galas bebola jejari satu baris. Galas dipasang pada badan galas di kedua-dua hujung badan pam dan boleh dilincirkan dengan mentega. Cincin pengedap dua sedutan boleh digunakan untuk mengurangkan kebocoran air dari ruang tekanan kembali ke ruang sedutan.

Pengedap aci pam sedutan dua belah adalah pengedap pembungkusan yang lembut. Untuk menyejukkan dan melincirkan rongga pengedap dan menghalang udara daripada memasuki pam, terdapat gelang pengedap air di antara pembungkusan. Semasa bekerja, air tekanan tinggi aliran kecil mengalir ke dalam rongga pembungkusan melalui paip pengedap air untuk bertindak sebagai pengedap air.

Pam emparan sedutan berganda dipasang dalam selongsong pam dan diikat pada aci pam. Aci pam disambungkan ke motor menggunakan teknologi gandingan. Apabila motor berputar, ia memacu aci pam dan pendesak untuk berjalan bersama-sama. Terdapat sambungan paip sedutan dan paip sedutan cecair di tengah-tengah selongsong pam. Cecair mengalir ke dalam pam melalui injap bawah dan paip sedutan. Port nyahcas cecair pada selongsong pam disambungkan ke paip nyahcas. Apabila kelajuan pam dua sedutan adalah malar, kepala, kadar aliran dan diameter pendesak adalah berkaitan.

Sebelum memulakan pam emparan sedutan dua peringkat tunggal, dilarang berlari sambil lewa. Selongsong pam dan paip sedutan mesti diisi dengan cecair. Kemudian motor dimulakan untuk memacu pendesak dan air berputar pada kelajuan tinggi. Air dibuang ke pinggir luar pendesak disebabkan oleh daya emparan dan mengalir ke saluran paip tekanan air pam emparan sedutan dua melalui saluran aliran selongsong pam volut.
